モトレッド ICリレー

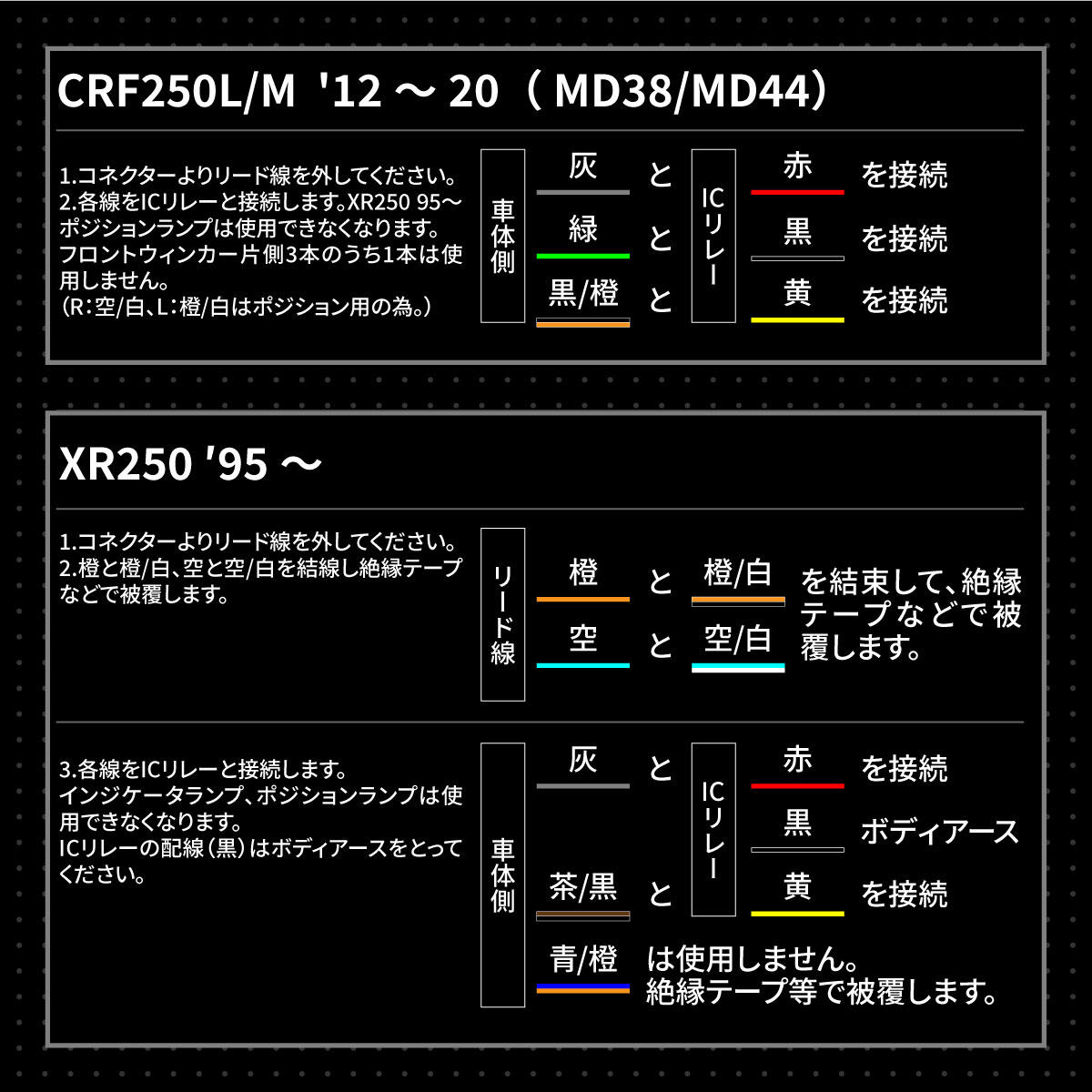

CRF250L/M’12～20（MD38/MD44）
①コネクターよりリード線を外してください。
②各線をICリレーと接続します。XR250’95～ポジションランプは使用できなくなります。フロントウィンカー片側3本のうち1本は使用しません。（R:空/白、L：橙/白はポジション用の為）

XR250’95～
①コネクターよりリード線を外してください。
②橙と橙/白、空と空/白を結線し絶縁テープなどで被覆します。
③各線をICリレーと接続します。インジケーターランプ、ポジションランプは使用できなくなります。ICリレーの配線（黒）はボディアースをとってください。

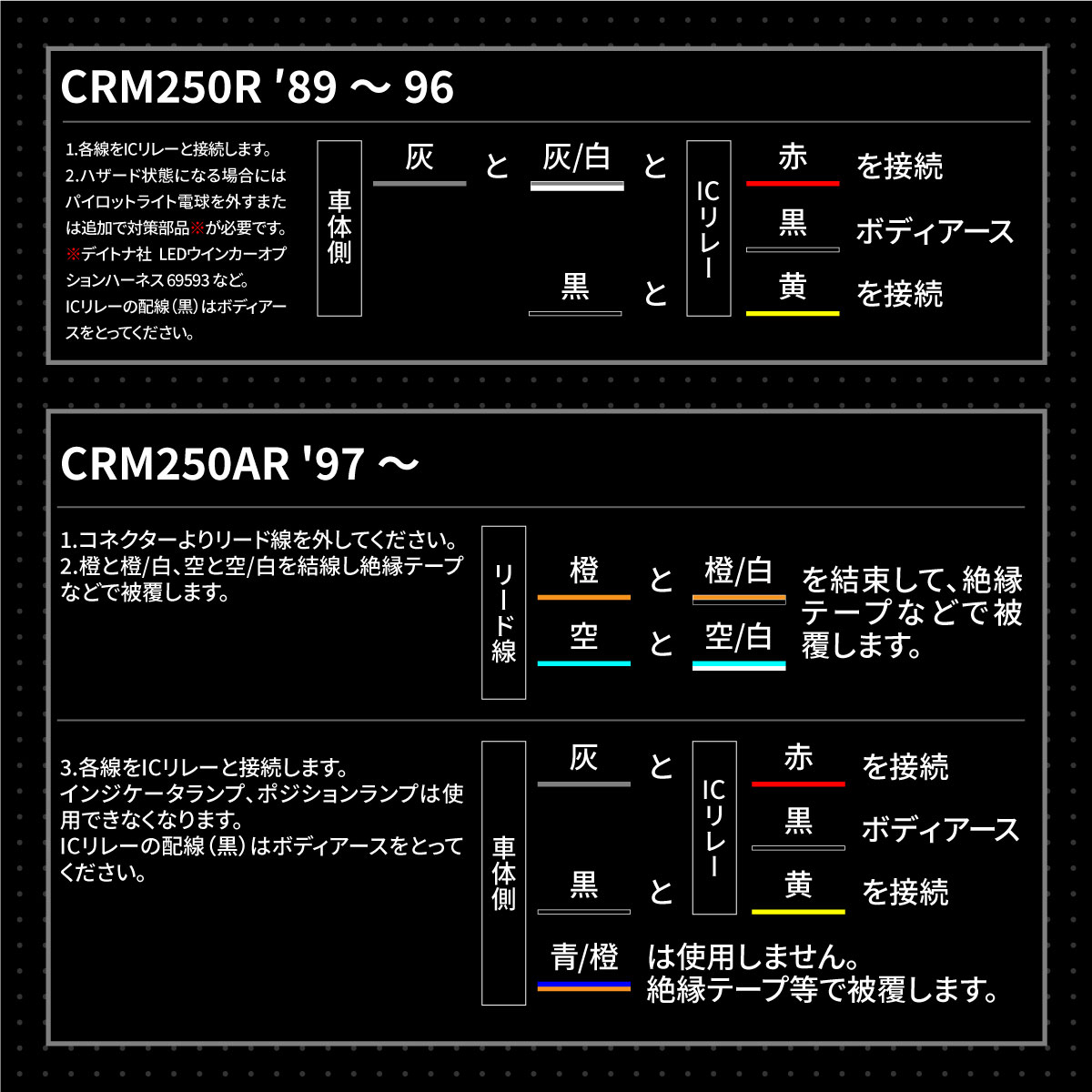

CRM250R’89～96
①各線をICリレーと接続します。
②ハザード状態になる場合にはパイロットライト電球を外す、または追加で対策部品（デイトナ社LEDウィンカーオプションハーネス69593など）が必要です。
ICリレーの配線（黒）はボディアースをとってください。

CRM250AR’97～
①コネクターよりリード線を外してください。
②橙と橙/白、空と空/白を結線し絶縁テープなどで被覆します。
③各線をICリレーと接続します。インジケーターランプ、ポジションランプは使用できなくなります。ICリレーの配線（黒）はボディアースをとってください。

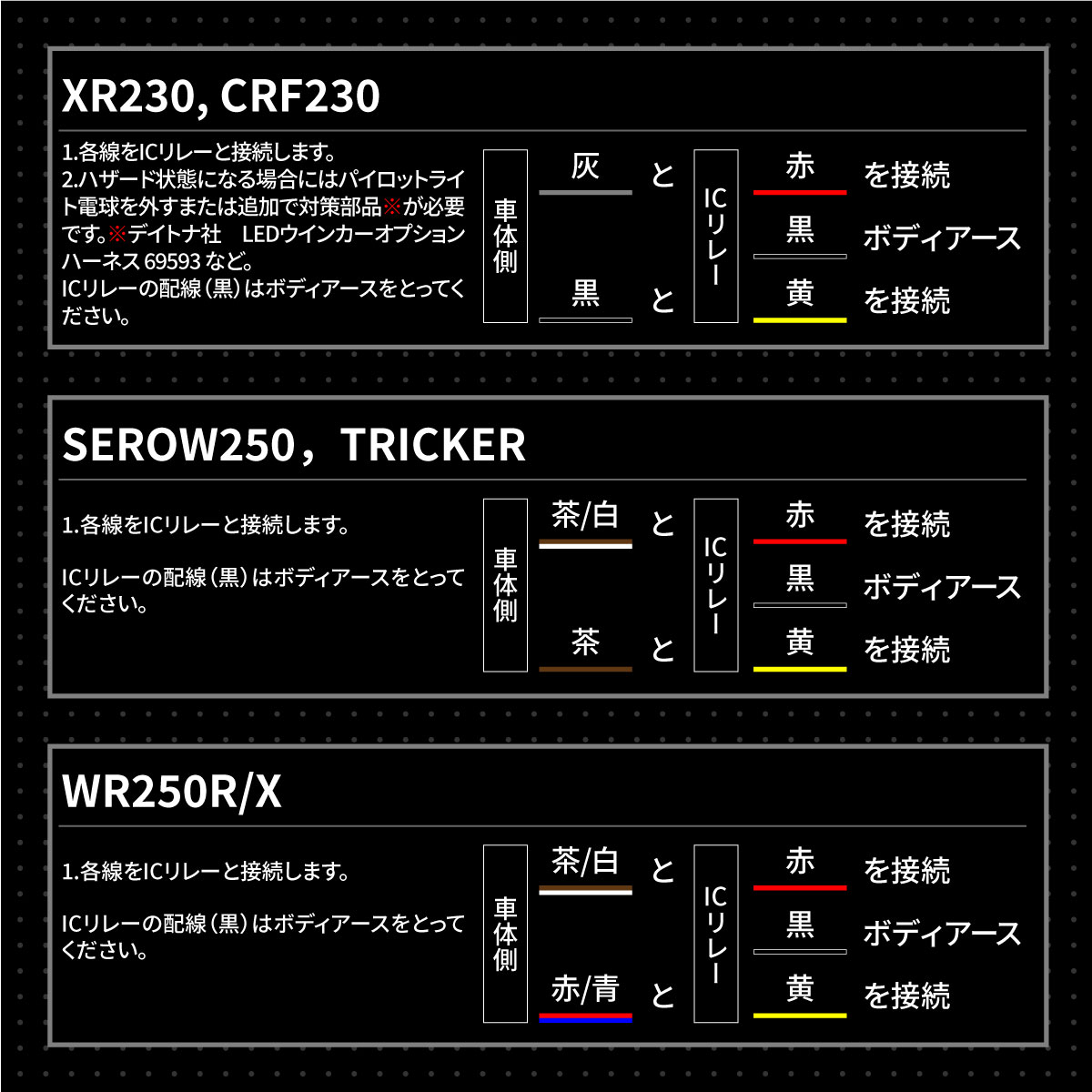

XR230,CRF230①各線をICリレーと接続します。
②ハザード状態になる場合にはパイロットライト電球を外す、または追加で対策部品（デイトナ社LEDウィンカーオプションハーネス69593など）が必要です。
ICリレーの配線（黒）はボディアースをとってください。

SEROW250,TRICKER
①各線をICリレーと接続します。
ICリレーの配線（黒）はボディアースをとってください。

WR250R/X
①各線をICリレーと接続します。
ICリレーの配線（黒）はボディアースをとってください。

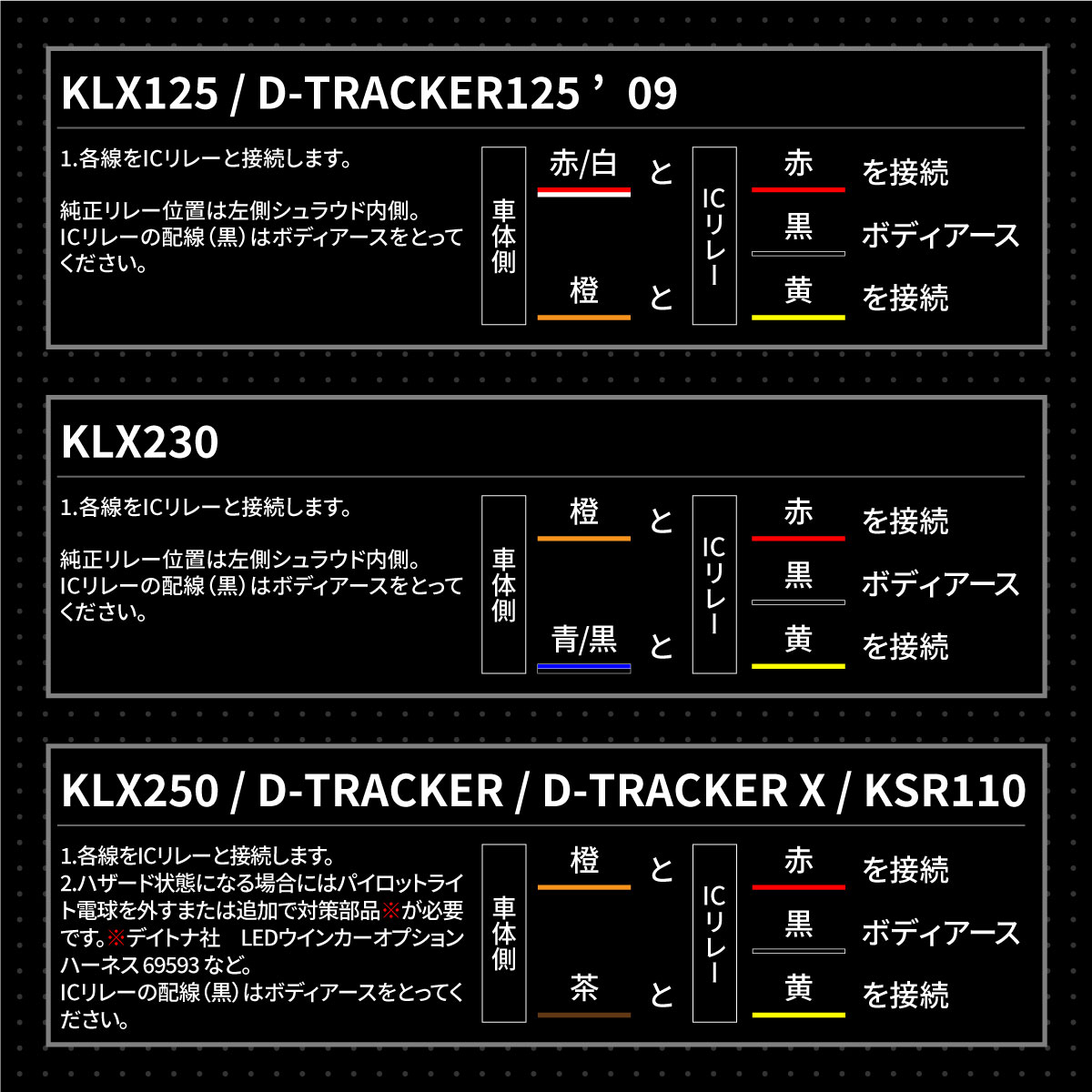

KLX125/D-TRACKER125'09
①各線をICリレーと接続します。
純正リレー位置は左側シュラウド内側。ICリレーの配線（黒）はボディアースをとってください。

KLX230
①各線をICリレーと接続します。
純正リレー位置は左側シュラウド内側。ICリレーの配線（黒）はボディアースをとってください。

KLX250/D-TRACKER/D-TRACKER X/KSR110
①各線をICリレーと接続します。
②ハザード状態になる場合にはパイロットライト電球を外す、または追加で対策部品（デイトナ社LEDウィンカーオプションハーネス69593など）が必要です。
ICリレーの配線（黒）はボディアースをとってください。

DRZ400S/SM
インジケータランプ点灯の為、ノーマルリレーを併用します。
①コネクターより黒/橙、空色の2本のみ外します。
②各線をICリレーと接続します。ICリレーの配線（黒）はボディアースをとってください。

V-SRTOM250SX
①各線をICリレーと接続します。
ICリレーの配線（黒）はボディアースをとってください。
